申請人： 杭州東華鏈條集團有限公司 杭州自強鏈傳動有限公司
發明人： 廖杭州 宣碧華 徐美珍 鄭林泉 張亮

一種烘箱鏈條（五）

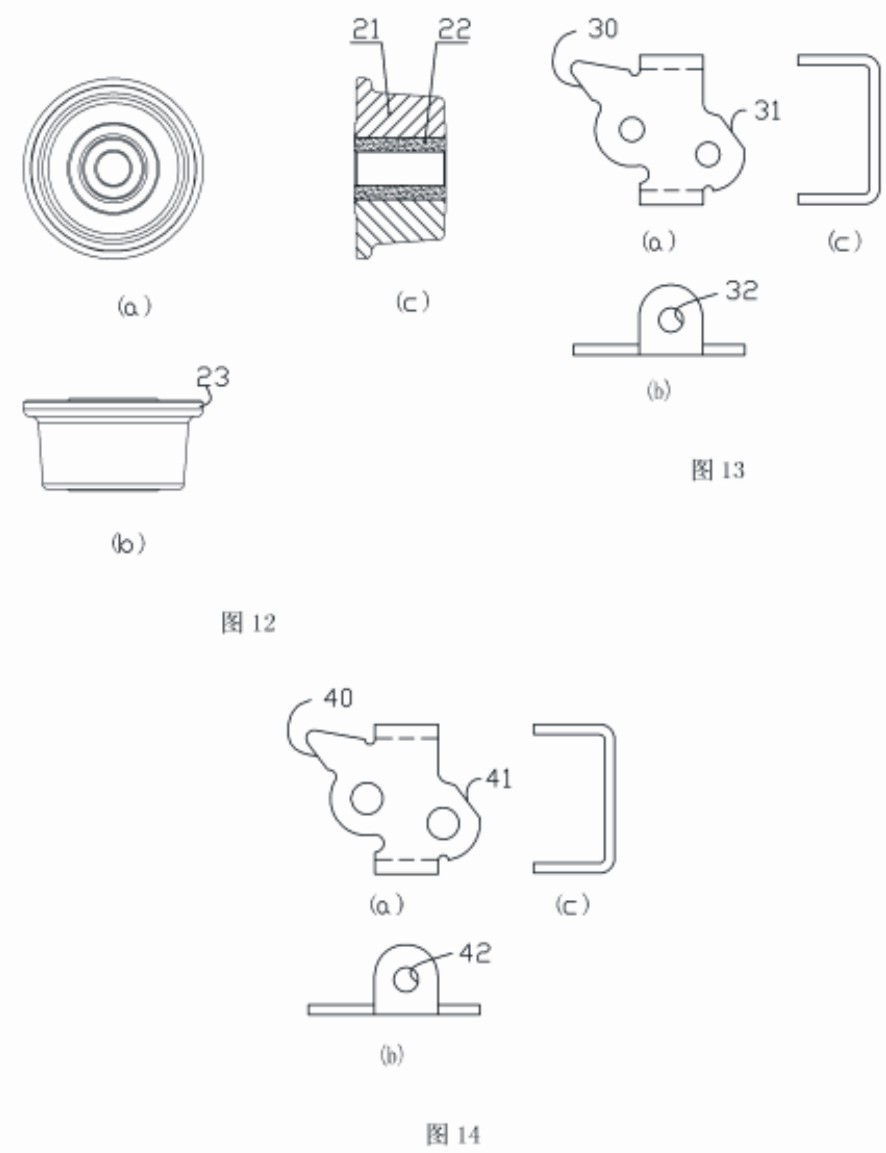

如圖3、圖4、圖8、圖9所示，相鄰鏈節之間通過連接銷軸9、外鏈板1和外附板16、20連接。所有的外附板16、20的附件孔隙2和所有的內附板15、19的附件孔42處于一條直線上。如圖12所示，所述滾輪18為帶鑲套滾輪，滾輪體21的轂孔內固定鑲套22，滾輪體21一側具有凸緣23，如圖5，圖10所示，滾輪18通過墊圈7、墊圈A17和開口銷6安裝在加長連接銷軸8上。
如圖1所示，烘箱鏈條工作時，花架通過花架銷軸5和開口銷6安裝在左彎烘箱鏈條1、右彎烘箱鏈條4上，左彎烘箱鏈條1和右彎烘箱鏈條4上的滾輪沿導軌2滾動。由于帶鑲套滾輪外徑增大，使得鏈條在運行中，滾輪與導軌接觸更可靠，更保險；由于內外附板外形上彩一種肩并肩的形式實現平直功能，通過這種鏈條不僅可以實現鏈傳動功能，而且可以使鏈條傳動物品時更加穩定。
